The integral scheme "К573RF1" and other integral schemes that made in former USSR (1985...1989 years)

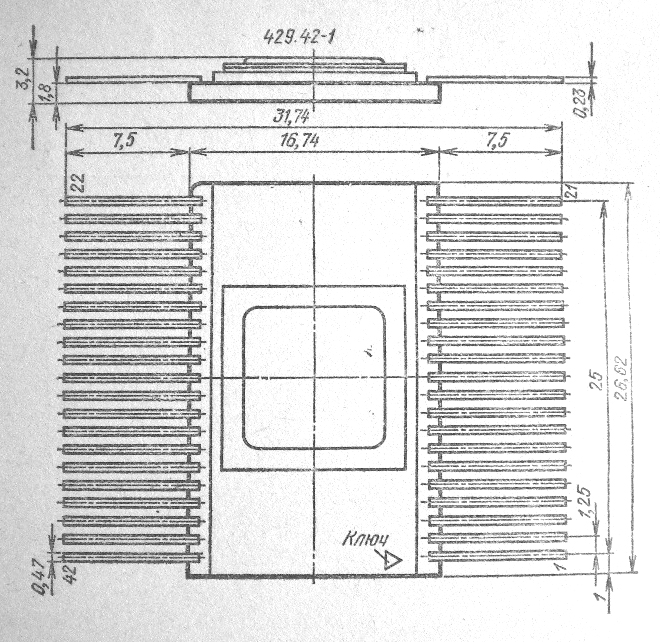

All sizes in a sketches is presented in a millimeters.

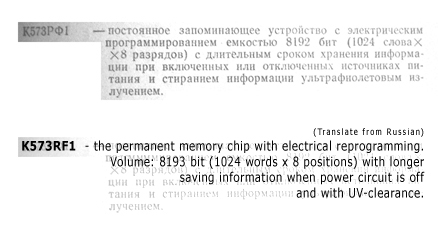

As we can see in the soviet user manual book for the integral schemes that integral scheme as К573RF1 include about 8,000 transistors more than 30 years ago. In that time a smaller computer has a size for half a middle room :) Now that schemes include more elements because of an integration level is increase every year.

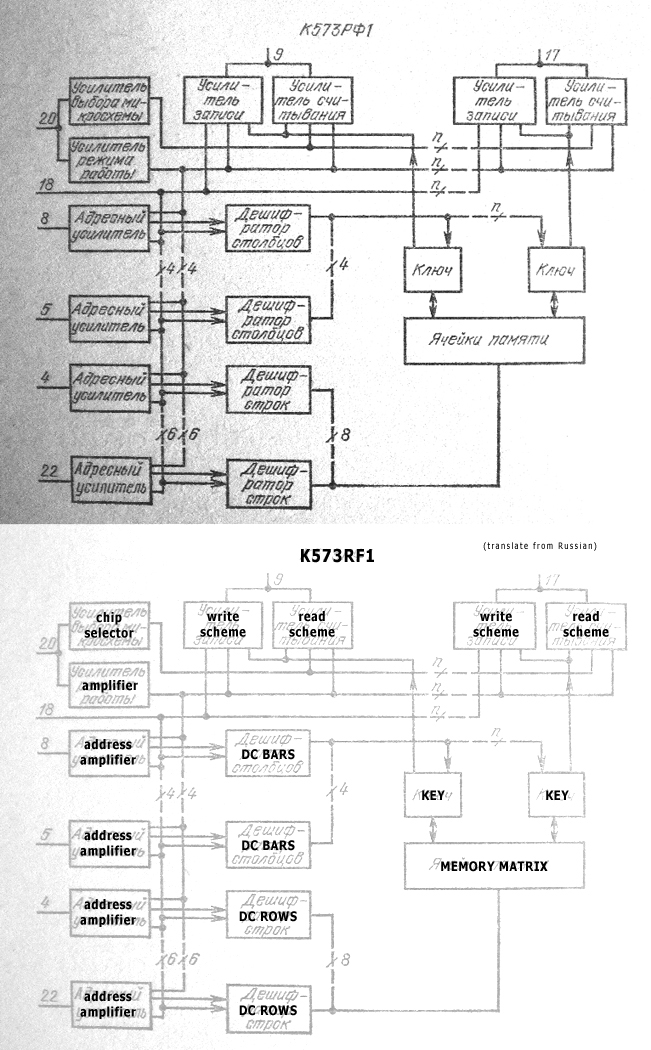

In the area 3 x 3 mm has placed so bigger scheme:

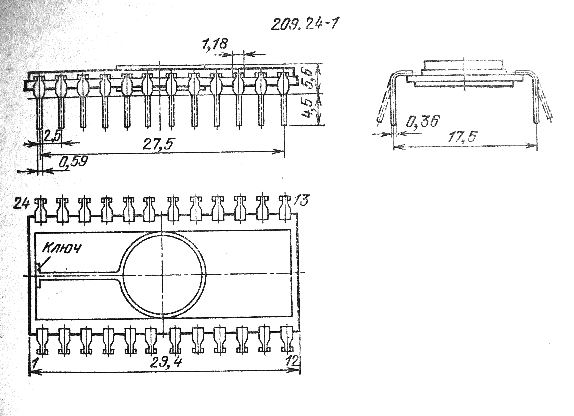

А sketch with the К573RF1 is the shown:

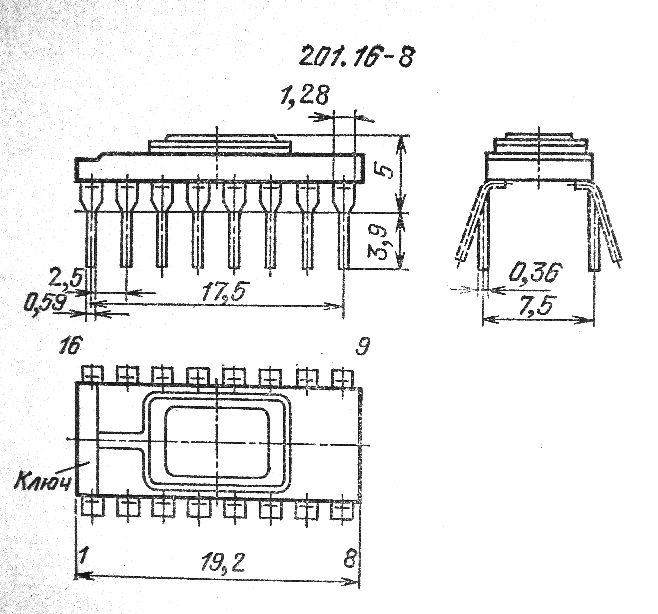

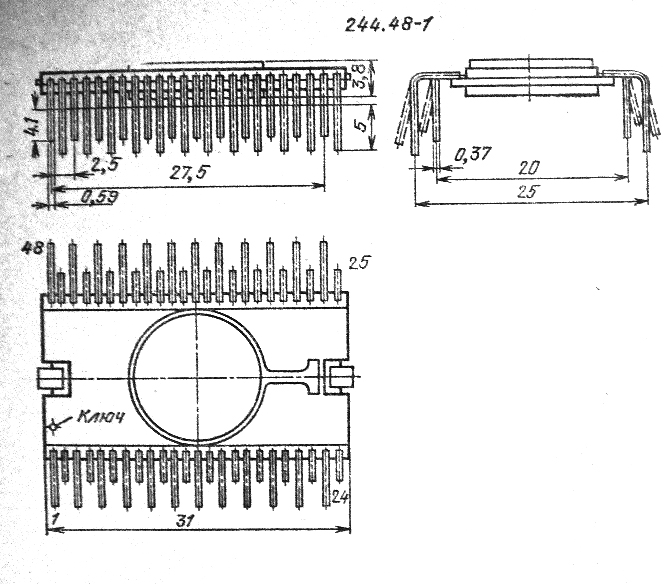

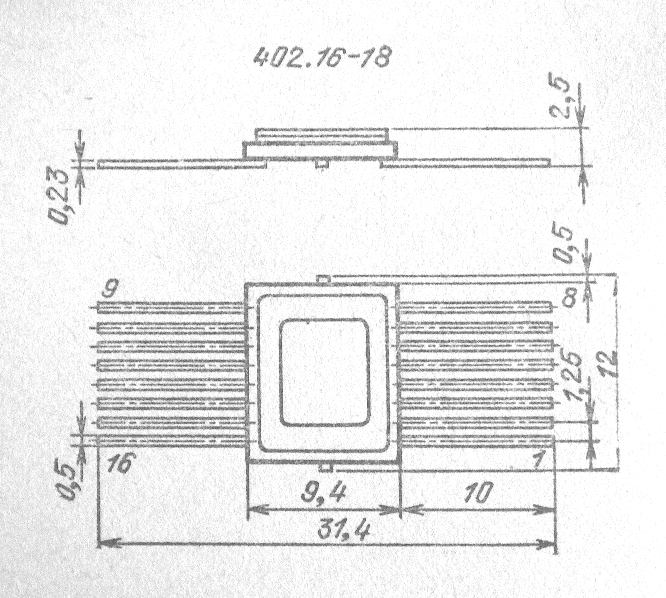

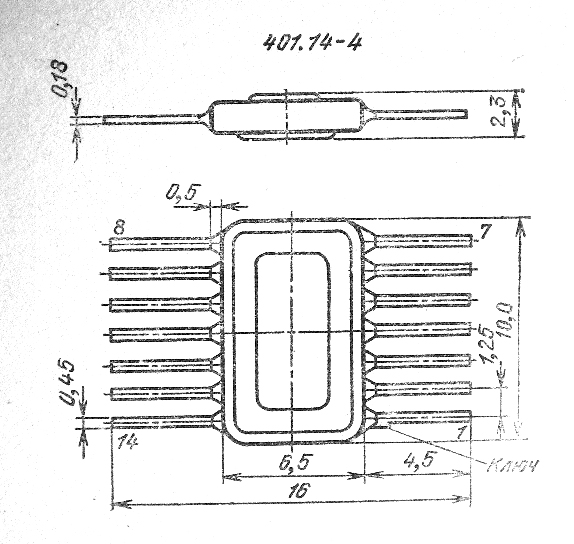

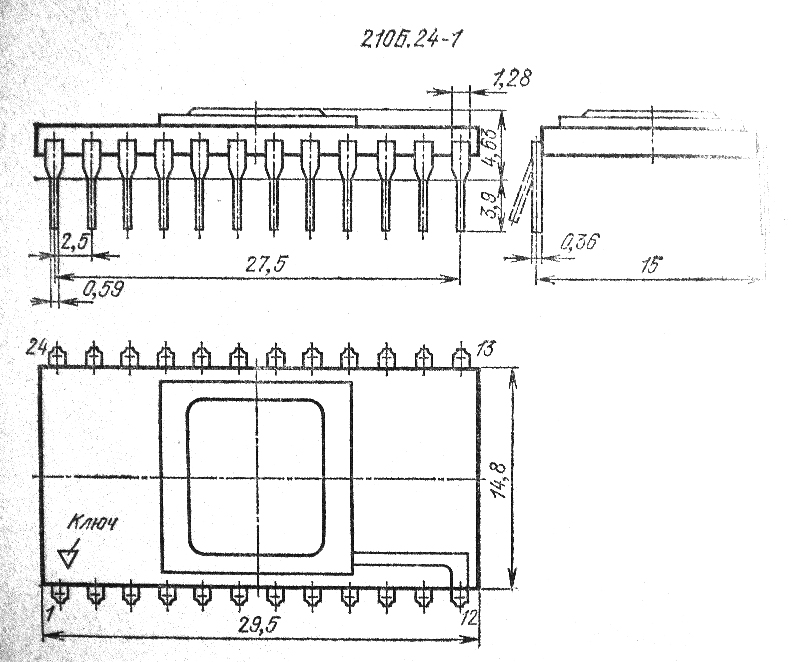

Other integral schemes that made in USSR with the UV-clearance:
